Double-X | Universal Gateway

LON

Standard-Gateway mit einem integrierten LON Protokoll-Hardware-Adapter

Die MBS Universal Gateways basieren auf einer Produktplattform und bieten daher eine außergewöhnliche Vielseitigkeit und Flexibilität für die Anpassung an veränderte Anforderungen - dieser Vorteil führt zu besonders niedrigen Gesamtkosten: Eine Neuanschaffung für ein Gateway entfällt, da aufgrund der Anpassungsfähigkeit neue Funktionen einfach frei geschaltet werden können. Die neuen MBS Universal Gateways verfügen damit über zahlreiche Funktionen, die unsere Kunden dabei unterstützen, Ausfallzeiten zu reduzieren, Integrationszeiten zu verkürzen und langfristig Kosten zu senken.

Schnelle Integration

Durch den integrierten LON-Adapter entfällt der sonst übliche externe Buskoppler und der Aufwand einer Verkabelung sinkt. Dies ermöglicht außerdem eine schnellere Aufschaltung auf serielle oder netzwerkbasierte Kommunikationsprotokolle.

Alle wichtigen Kommunikationsprotokolle sind verfügbar

Mit seinen zahlreich verfügbaren Kommunikationsprotokollen bietet das LON Gateway für annähernd jede Anforderung die passende Lösung. Auf Wunsch werden auch herstellerspezifische Protokolle umgesetzt. Die Konfiguration des Gateways erfolgt mit Textdateien, diese werden einem integrierten Webserver via Browser auf das Gerät übertragen - die Speicherung der Konfiguration erfolgt permanent auf dem Gateway - und optional als Datensicherung in der Dropbox (Voraussetzung: Internetanschluß).

Webinterface

Die Gateways verfügen über ein neues Webinterface zur Konfiguration und Analyse. Dieses vereinfacht die Konfiguration der Geräte erheblich und ermöglicht damit eine schnellere Inbetriebnahme. Zusätzlich bietet das Webinterface die Möglichkeit, die verschiedenen Upgrade-Möglichkeiten der MBS Gateways zu nutzen, beispielsweise die Freischaltung auf bis zu 2.500 Datenpunkte.

BACnet-Zertifikat von der unabhängigen Zertifizierungsstelle WSPCert

Das Universal Gateway der Modellreihe LON wurde nach der „BACnet-Norm“ DIN EN ISO 16484-5 in der BACnet Protokoll Revision 14 erfolgreich zertifiziert.

Echtzeituhr und Speicherkarte

Die MBS Universal Gateyways verfügen über eine Echtzeituhr und über eine Speicherkarte, mit der z.B. Trendlogdaten aufgezeichnet werden können.

Upgradefähig

Das LON Gateway ist mit 25, 200, 500, 1.000 und 2.500 Datenpunkten erhältlich. Die Freischaltung erfolgt über das Webinterface. Sollte ein Volumen einmal nach der Integration nicht ausreichen, dann ist jederzeit ein Upgrade auf größere Datenpunktzahlen möglich (max. 2.500 Datenpunkte).

Dropbox (Option)

Mit der Freischaltung der Dropbox-Option können unter anderem Trenddaten aufgezeichnet und intelligente Backups der Gateway-Konfiguration erstellt werden. Diese Option bietet sich auch als Basis für redundante Systeme an.

ARM9 Prozessor

Der ARM9 Prozessor bietet maximale Leistung, sodass ein Verarbeiten von Daten zu allen zentralen Einsatzzwecken möglich ist.

Alle Features auf einen Blick:

• ARM9 Processor
• Dropbox-Anbindung (Optional)
• Upgrade-Möglichkeit
• 25 - 2.500 Datenpunkte
• Echtzeituhr integriert mit Batteriepufferung
• integrierter Webserver zur Konfiguration und Analyse
• optionale Speicherkarte bis 2GB mit der z.B. Trendlogdaten aufgezeichnet werden
• schnelle Aufschaltung auf serielle o. netzwerkbasierte Kommunikationsprotokolle
• robustes Metallgehäuse für den Einsatz in rauen Schaltschrankumgebungen
• keine bewegten Teile wie Lüfter oder ähnliches
• Überwachung aller Funktionen mit Hard- und Softwarewatchdog
• nach Stromausfall läuft das Gateway automatisch wieder an
• optional Inbetriebnahme vor Ort

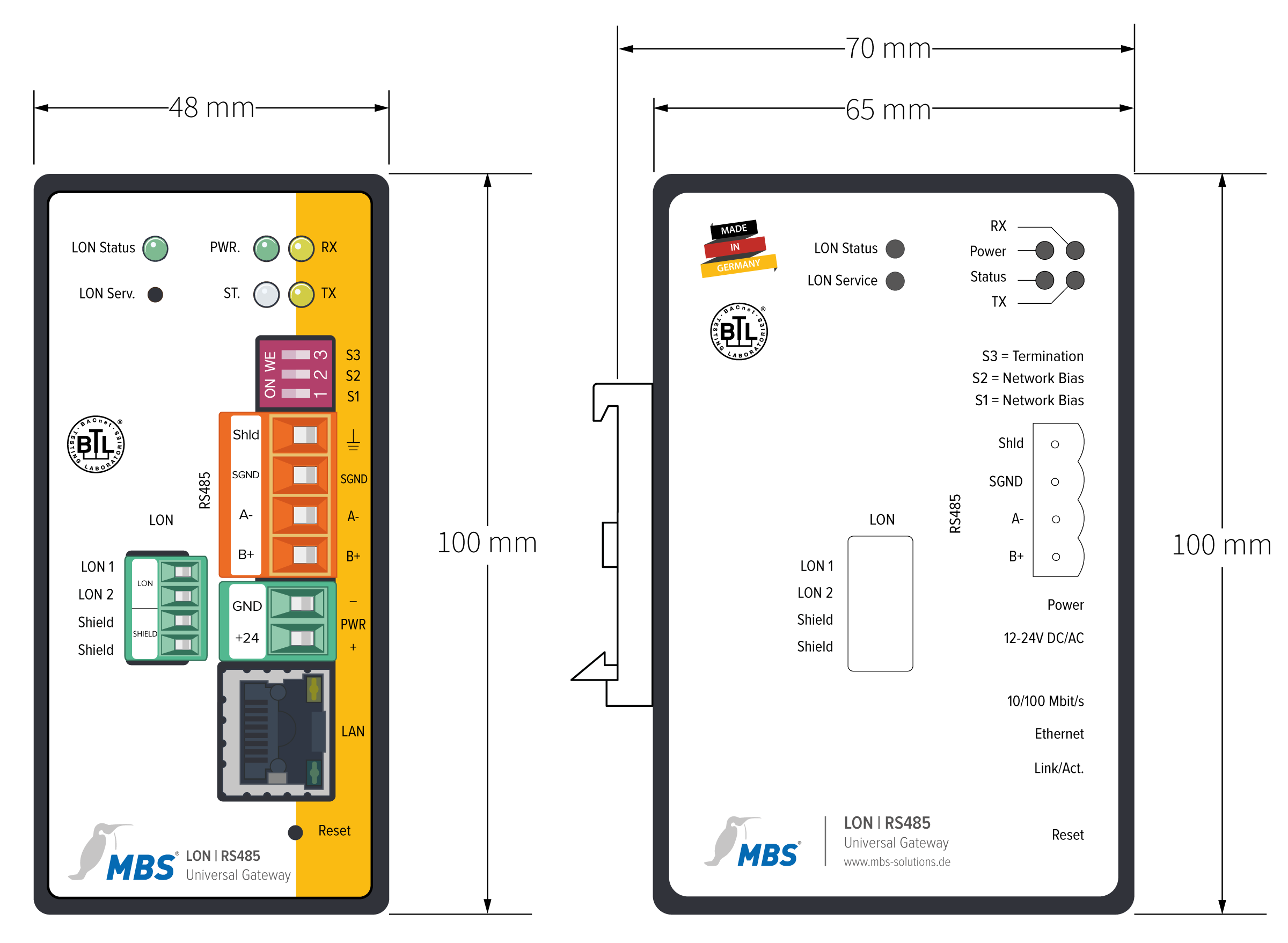

Technische Daten*

Standard

LAN

• RJ45: 10/100 MBit Ethernet
• Link: Zeigt eine LAN Verbindung an
• 10/10: Zeigt die Verbindungsgeschwindigkeit an

PWR - Power
Spannungsversorgung

• V+: +12 bis +24V DC oder 12 bis 24V AC
• V-: GND oder 12 bis 24V AC

LED

• Power: Leuchtet sobald das Gerät an eine geeignete Betriebsspannung angeschlossen ist
• RX: Blinkt wenn das Gerät Daten empfängt
• Status: Multicolor Status LED
• TX: Blinkt wenn das Gerät Daten sendet

Version RS232 | COM1 | RS232

• TxD: Sendeleitung
• RxD: Empfangsleitung
• GND: Masseverbindung
• Shld: Masseanschluss mit PE verbunden

DIP-Schalter

• 1 :Nicht benutzt
• 2: Nicht benutzt
• 3: Nicht benutzt

Version RS485 | COM1 | RS485

• B+: Nicht invertierter Eingang
• A-: Invertierter Eingang
• GND
• Shld: Schirmung mit PE verbunden

DIP-Schalter

• 1: Bias Spannung für RS485
• 2: Bias Spannung für RS485
• 3: 120 Ohm Abschlusswiderstand

LON

LED

• LON Status
  Die Lon Status LED signalisiert den Knotenstatus der Easylon USB Socket Interface. Es sind folgende der Service LED Signale definiert:
  Blitz: Keine Kommunikation mit Neuron
  (Fehler)
  Blinkt: Treiber ist installiert, Gerät ist "unconfigured"
  (Gerät auf "configured" setzen)
  An: Gerät ist "applicationless" und "unconfigured"
  Aus: Installation ok (normaler Betriebszustand)
  oder USB nicht angeschlossen (USB Anschluss prüfen)
  oder Treiber nicht geladen
  (Treiber im Windows Gerätemanagement prüfen)

Taster

• LON Service

LON

• LON 1
• LON 2
• Shield
• Shield

Spezifikation:

Leistungsaufnahme: 2,2 Watt
Gewicht:  300 Gramm
Maße: Höhe: 100mm, Breite: 48 mm, Tiefe: 70mm
(inklusive DIN-Hutschienenhalter)
Umgebungstemperatur: 0...45°C, 32…113°F
Umgebungsfeuchte: 20...80 Prozent relative Feuchte,
nicht kondensierend
Montage: DIN-Hutschiene TS35 nach EN60715

*Änderungen der technischen Daten vorbehalten
*Dieses Produkt ist CE-Zertifiziert
