XT-Serie Core + CAN

MBS Universal Gateway XT-Serie

Core + CAN

Wenn CAN-Daten mehr erreichen sollen.

CAN-basierte Geräte und Netzwerke liefern Informationen für industrielle und gebäudetechnische Prozesse. Damit diese Daten auch in anderen Automations- oder Managementsystemen genutzt werden können, braucht es eine eindeutige Zuordnung zwischen den beteiligten Kommunikationsprotokollen.

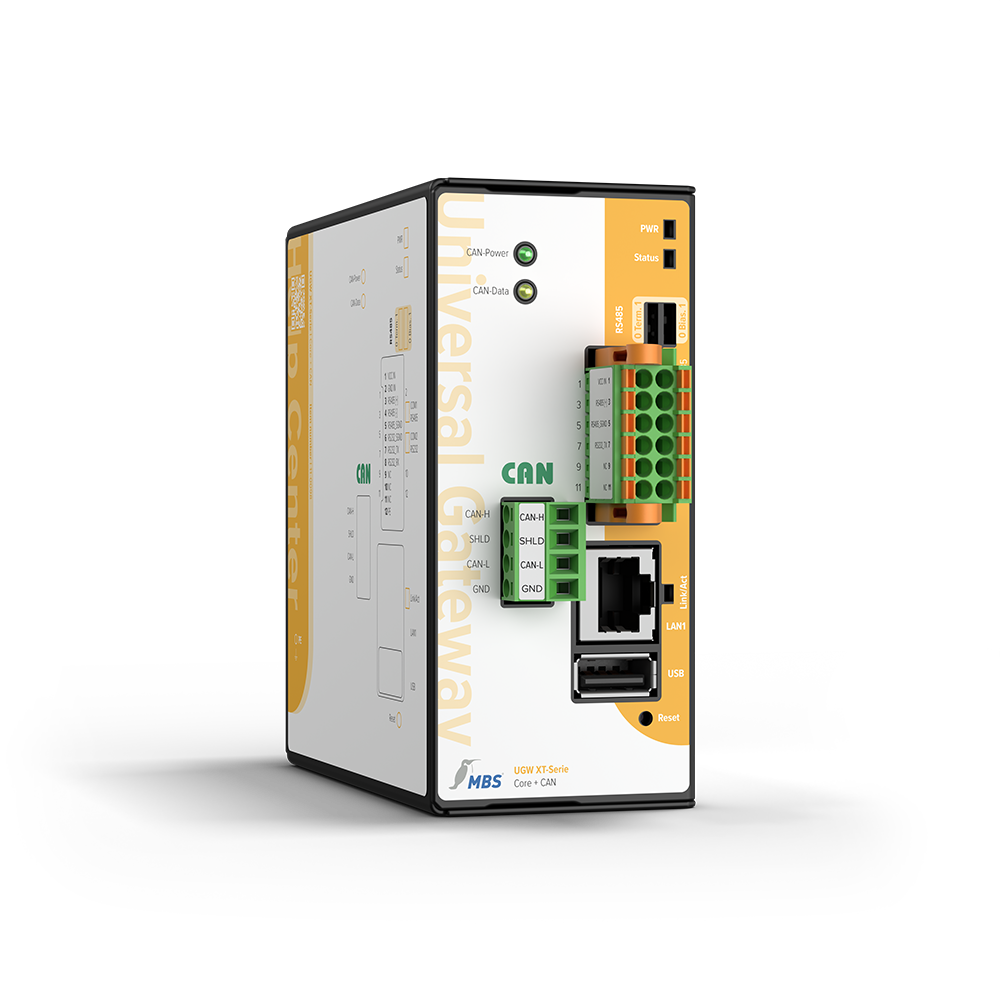

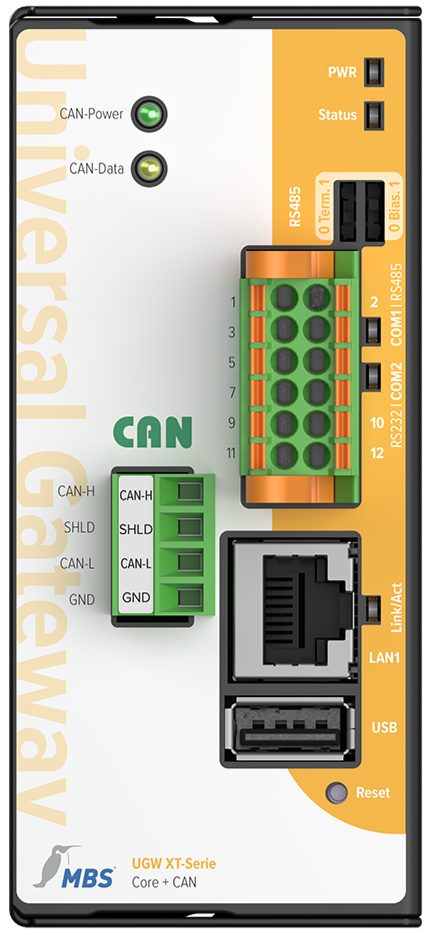

Das MBS Universal Gateway Core + CAN der XT-Serie bindet CAN-Systeme direkt an die Gateway-Plattform an. Der zentrale Datenpunkt-Manager übernimmt die Informationen aus dem projektierten Quellsystem und stellt sie den gewünschten Zielprotokollen zur Verfügung. Die direkte CAN-Anbindung reduziert den Bedarf an zusätzlichen externen Komponenten.

Ab sofort verfügbar

CAN-Systeme in übergeordnete Lösungen integrieren

Das Universal Gateway Core + CAN ist für Projekte vorgesehen, in denen ein CAN-basiertes System physisch an das Gateway angebunden werden soll. Welche Geräte und Daten genutzt werden können, richtet sich nach dem jeweiligen CAN-Protokoll und der Projektierung.

Neben CAN lassen sich abhängig von Projektierung und Lizenzierung weitere Kommunikationsprotokolle der MBS Gateway-Plattform einsetzen, beispielsweise BACnet/IP, Modbus TCP, MQTT oder OPC UA. Der Datenpunkt-Manager ordnet die übernommenen Informationen einem oder mehreren Zielsystemen zu. So können CAN-Daten auch außerhalb ihres ursprünglichen Netzwerks verwendet werden.

Welche Ausführung passt zu Ihrem Projekt?

Das Universal Gateway Core + CAN ist die passende Ausführung, wenn ein CAN-System direkt physisch an das Gateway angebunden werden soll.

Werden ausschließlich IP-basierte Kommunikationsprotokolle wie BACnet/IP, Modbus TCP, MQTT oder OPC UA eingesetzt und wird keine zusätzliche CAN-Anbindung benötigt, bildet das Universal Gateway Core die passende Basis.

Soll neben CAN ein weiteres Bussystem direkt angebunden werden, ist – abhängig von der verfügbaren Geräteausführung – eine entsprechend kombinierte Core + Ausführung erforderlich.

Technische Grundlage der XT-Serie

Das Universal Gateway Core + CAN basiert auf der neuen Hardwareplattform der XT-Serie. Eine leistungsfähigere CPU und ein erweiterter Hauptspeicher schaffen zusätzliche Reserven für anspruchsvolle Integrationsaufgaben. Für eine übersichtliche Konfiguration und Inbetriebnahme steht außerdem ein vollständig überarbeitetes Webinterface zur Verfügung.

Die neue Hardware erweitert auch die Sicherheitsarchitektur des Gateways. Herzstück ist ein integriertes Secure Element. Es schafft die technische Grundlage für einen Secure-Boot-Prozess, mit dem sich Manipulationen an Bootloader oder Kernel erkennen lassen.

Digitale Zertifikate können geschützt im Secure Element abgelegt werden. Zudem schafft es die Voraussetzung für die Verschlüsselung des gesamten Dateisystems auf der SD-Karte. Damit können sowohl das System als auch kundenspezifische Benutzer- und Konfigurationsdaten verschlüsselt gespeichert werden.

Konfiguration und Inbetriebnahme

Das Webinterface ermöglicht die Konfiguration und Analyse des Gateways. Dazu gehören unter anderem die Einstellung der Netzwerkparameter, das Anlegen und Verwalten von Datenpunkten sowie die Zuordnung der Informationen zwischen CAN und den weiteren Kommunikationsprotokollen.

Für die Einbindung des Gateways in die CAN-Projektierung wird die passende GSD-Datei bereitgestellt.

Eine REST-API ermöglicht es außerdem, Konfigurationen automatisiert aus externen Anwendungen heraus vorzunehmen. Dies ist insbesondere für OEM-Anwendungen und wiederkehrende Gerätekonfigurationen relevant.

Wichtiger Hinweis:
Bitte stellen Sie sicher, dass Ihr Gateway vor der Inbetriebnahme für die konkrete Anwendung projektiert wurde.

Unterstützung bei der Inbetriebnahme/Projektierung anfragen ›

In drei Schritten zu Ihrem Gateway

1. Systeme und Schnittstellen festlegen
   Legen Sie fest, welches CAN-System angebunden werden soll und mit welchen Gebäudeautomations-, Energie- oder IT-Systemen die Daten ausgetauscht werden sollen.

2. Datenpunktkapazität bestimmen
   Ermitteln Sie, wie viele Informationen zwischen den beteiligten Systemen übertragen werden sollen. Wählen Sie anschließend das passende Datenpunktpaket.

3. Protokolle projektieren
   Legen Sie fest, welche zusätzlichen Kommunikationsprotokolle benötigt werden und wie die Daten zwischen CAN und den jeweiligen Zielsystemen zugeordnet werden sollen.

Ihr Gateway setzt sich damit aus der Geräteausführung Core + CAN, der benötigten Datenpunktkapazität und den projektierten Kommunikationsprotokollen zusammen.

Made in Germany

Die Platinen der XT-Serie werden in Europa gefertigt. Die Endmontage erfolgt am MBS-Standort in Krefeld.

MBS entwickelt seine Gateway-Plattform selbst und begleitet Projekte von der Auswahl und Projektierung bis zur Inbetriebnahme und zum langfristigen Support.

Downloads und technische Unterlagen

Artikelnummer: 11-0098

Datenblatt
Technische Daten, Abmessungen, Schnittstellen und Umgebungsbedingungen. ›
DE | EN

Schnellstartanleitung
Hinweise zu Montage, Anschluss und erster Inbetriebnahme. ›

Handbuch
Ausführliche Informationen zu Projektierung, Konfiguration und Bedienung werden in Kürze bereitgestellt. ›

Firmware-Updates
Aktuelle Firmware und Hinweise zur Installation. ›

Ausschreibungstext
Produktbeschreibung für Planung und Ausschreibung. ›

FAQ und Hilfe-Center
Antworten zu Konfiguration, Betrieb und technischen Fragen werden in Kürze bereitgestellt. ›

Technische Daten

Spezifikationen:

Leistungsaufnahme: 1,9 W
Gewicht:  405 g

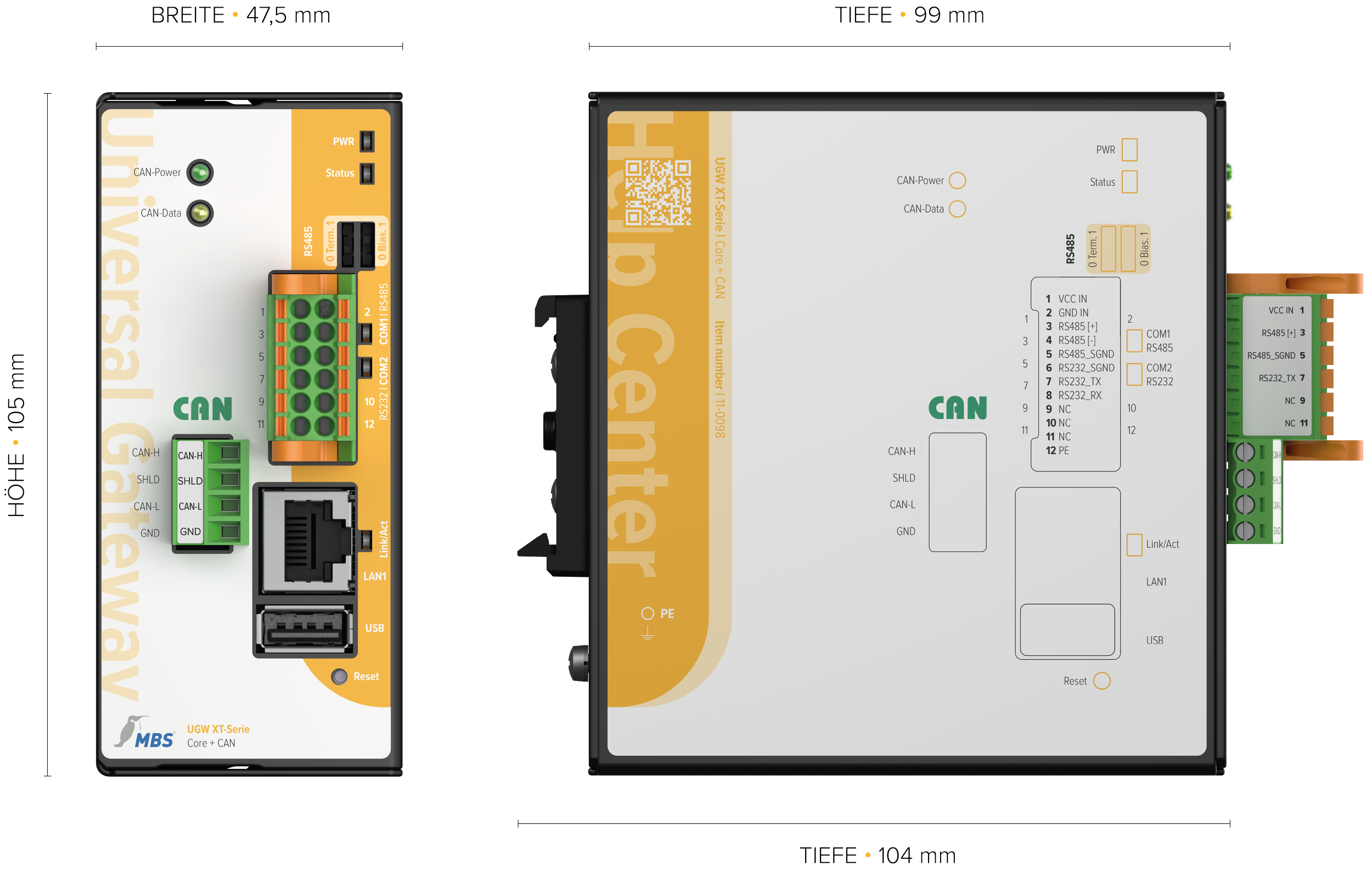

Maße: Höhe: 105 mm, Breite: 47,5 mm, Tiefe: 99 mm
(Tiefe: 104 mm inklusive DIN-Hutschienenhalter)
Umgebungstemperatur: 0 bis 45 °C
Umgebungsfeuchte: 20 bis 80 % relative Feuchte, nicht kondensierend
Schutzart: IP20
Montage: DIN-Hutschiene TS35 nach EN 60715
