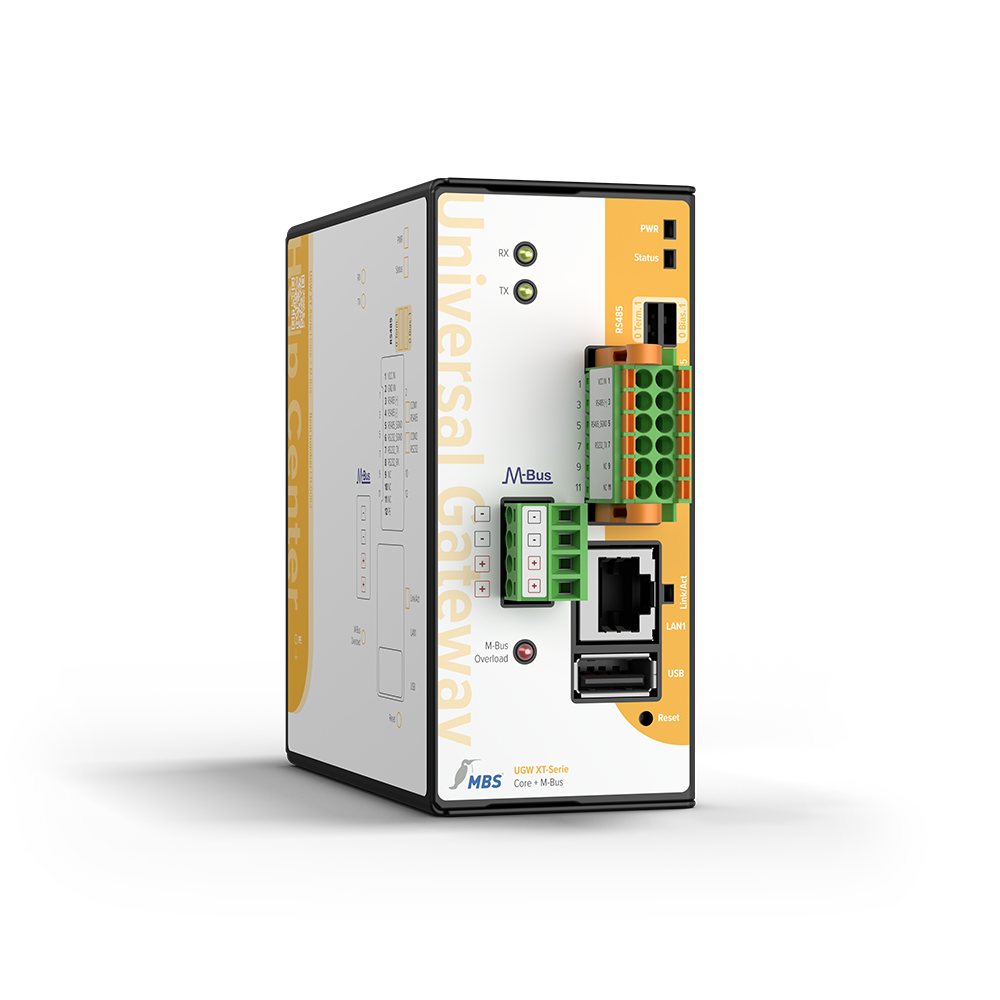

MBS Universal Gateway XT-Serie
Core + M-Bus
Verbrauchsdaten gehören ins System.
Zähler liefern Messwerte. Damit daraus ein vollständiges Bild für den Gebäudebetrieb wird, müssen die Informationen mit Energie- und Automationssystemen zusammengeführt werden.
Das MBS Universal Gateway Core + M-Bus der XT-Serie bindet M-Bus-Zähler direkt an die MBS Gateway-Plattform an. Der zentrale Datenpunkt-Manager übernimmt die projektierten Messwerte und stellt sie den gewünschten Zielprotokollen zur Verfügung. So lassen sich Verbrauchsdaten dort nutzen, wo sie ausgewertet oder weiterverarbeitet werden.
Ab sofort verfügbar
M-Bus-Zähler für Energiemanagement und Gebäudeautomation nutzen
Die direkte M-Bus-Anbindung ist für Projekte mit geeigneten Zählern und M-Bus-Infrastrukturen vorgesehen. Welche Messwerte übernommen werden, hängt von den angeschlossenen Geräten und der Projektierung ab.
Weitere Kommunikationsprotokolle wie BACnet/IP, Modbus TCP, MQTT oder OPC UA können abhängig von Projektierung und Lizenzierung mit den M-Bus-Daten kombiniert werden. Der Datenpunkt-Manager ordnet die Zählerwerte den projektierten Datenpunkten und Zielsystemen zu. So können Mess- und Verbrauchsdaten für Auswertung, Leittechnik oder Energiemanagement bereitgestellt werden.
Welche Ausführung passt zu Ihrem Projekt?
Das Universal Gateway Core + M-Bus ist die passende Ausführung, wenn ein M-Bus-System direkt physisch an das Gateway angebunden werden soll.
Werden ausschließlich IP-basierte Kommunikationsprotokolle wie BACnet/IP, Modbus TCP, MQTT oder OPC UA eingesetzt und wird keine zusätzliche M-Bus-Anbindung benötigt, bildet das Universal Gateway Core die passende Basis.
Soll neben M-Bus ein weiteres Bussystem direkt angebunden werden, ist – abhängig von der verfügbaren Geräteausführung – eine entsprechend kombinierte Core + Ausführung erforderlich.
Technische Grundlage der XT-Serie
Das Universal Gateway Core + M-Bus basiert auf der neuen Hardwareplattform der XT-Serie. Eine leistungsfähigere CPU und ein erweiterter Hauptspeicher schaffen zusätzliche Reserven für anspruchsvolle Integrationsaufgaben. Für eine übersichtliche Konfiguration und Inbetriebnahme steht außerdem ein vollständig überarbeitetes Webinterface zur Verfügung.
Die neue Hardware erweitert auch die Sicherheitsarchitektur des Gateways. Herzstück ist ein integriertes Secure Element. Es schafft die technische Grundlage für einen Secure-Boot-Prozess, mit dem sich Manipulationen an Bootloader oder Kernel erkennen lassen.
Digitale Zertifikate können geschützt im Secure Element abgelegt werden. Zudem schafft es die Voraussetzung für die Verschlüsselung des gesamten Dateisystems auf der SD-Karte. Damit können sowohl das System als auch kundenspezifische Benutzer- und Konfigurationsdaten verschlüsselt gespeichert werden.
Konfiguration und Inbetriebnahme
Das Webinterface ermöglicht die Konfiguration und Analyse des Gateways. Dazu gehören unter anderem die Einstellung der Netzwerkparameter, das Anlegen und Verwalten von Datenpunkten sowie die Zuordnung der Informationen zwischen M-Bus und den weiteren Kommunikationsprotokollen.
Für die Einbindung des Gateways in die M-Bus-Projektierung wird die passende GSD-Datei bereitgestellt.
Eine REST-API ermöglicht es außerdem, Konfigurationen automatisiert aus externen Anwendungen heraus vorzunehmen. Dies ist insbesondere für OEM-Anwendungen und wiederkehrende Gerätekonfigurationen relevant.
Wichtiger Hinweis:
Bitte stellen Sie sicher, dass Ihr Gateway vor der Inbetriebnahme für die konkrete Anwendung projektiert wurde.
Unterstützung bei der Inbetriebnahme/Projektierung anfragen ›
In drei Schritten zu Ihrem Gateway
Systeme und Schnittstellen festlegen
Legen Sie fest, welches M-Bus-System angebunden werden soll und mit welchen Gebäudeautomations-, Energie- oder IT-Systemen die Daten ausgetauscht werden sollen.Datenpunktkapazität bestimmen
Ermitteln Sie, wie viele Informationen zwischen den beteiligten Systemen übertragen werden sollen. Wählen Sie anschließend das passende Datenpunktpaket.Protokolle projektieren
Legen Sie fest, welche zusätzlichen Kommunikationsprotokolle benötigt werden und wie die Daten zwischen M-Bus und den jeweiligen Zielsystemen zugeordnet werden sollen.
Ihr Gateway setzt sich damit aus der Geräteausführung Core + M-Bus, der benötigten Datenpunktkapazität und den projektierten Kommunikationsprotokollen zusammen.
Made in Germany
Die Platinen der XT-Serie werden in Europa gefertigt. Die Endmontage erfolgt am MBS-Standort in Krefeld.
MBS entwickelt seine Gateway-Plattform selbst und begleitet Projekte von der Auswahl und Projektierung bis zur Inbetriebnahme und zum langfristigen Support.
Downloads und technische Unterlagen
Artikelnummer: 11-0093
Datenblatt
Technische Daten, Abmessungen, Schnittstellen und Umgebungsbedingungen. ›
DE | EN
Schnellstartanleitung
Hinweise zu Montage, Anschluss und erster Inbetriebnahme. ›
Handbuch
Ausführliche Informationen zu Projektierung, Konfiguration und Bedienung werden in Kürze bereitgestellt. ›
Firmware-Updates
Aktuelle Firmware und Hinweise zur Installation. ›
Ausschreibungstext
Produktbeschreibung für Planung und Ausschreibung. ›
FAQ und Hilfe-Center
Antworten zu Konfiguration, Betrieb und technischen Fragen werden in Kürze bereitgestellt. ›

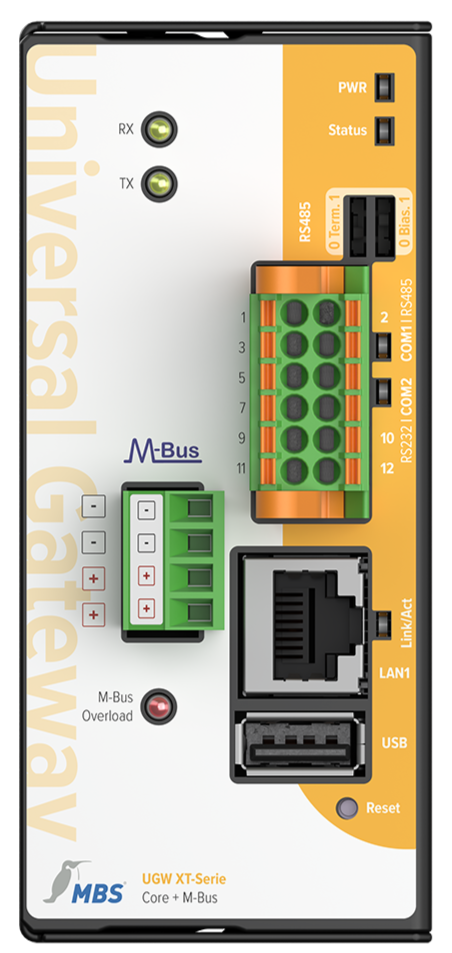

Technische Daten
LEDs
Power: Leuchtet, sobald das Gerät an eine geeignete
Spannungsversorgung angeschlossen ist
ST.: Mehrfarbige Status-LED
DIP-Schalter
Abschlusswiderstand: 120 Ω
Bias: Ruhespannung für RS485-Schnittstelle
PWR - Power
VCC IN: 12 bis 24 V DC Spannungsversorgung
GND IN: Masseverbindung zur Spannungsversorgung
COM1 | RS485
[+]: nicht invertierte Leitung
[-]: invertierte Leitung
SGND: Signal-Masseverbindung
COM2 | RS232
TX: Sendeleitung
RX: Empfangsleitung
SGND: Signal-Masseverbindung
Schnittstellen-LEDs
Blinken blau, wenn das Gerät Daten sendet
Blinken grün, wenn das Gerät Daten empfängt
LAN
RJ45: 10/100 Mbit/s Ethernet
LED:
Leuchtet bei vorhandenem Link
Blinkt bei Datenverkehr
USB
Nicht verwendet
5 V, max. 500 mA
M-Bus
LED
MBus RX
MBus TX
MBus Overload
M-Bus
+ MBus Anschluss
+ MBus Anschluss
- MBus Anschluss
- MBus Anschluss
Integrierter M-Bus Pegelwandler
für bis zu 30 Standardlasten max. 1,5mA, Betriebsart Master
Spezifikationen:
Leistungsaufnahme: 3,1 bis 5,7 Watt (1 bis 30 M-Bus lasten angeschlossen)
Gewicht: 405 g

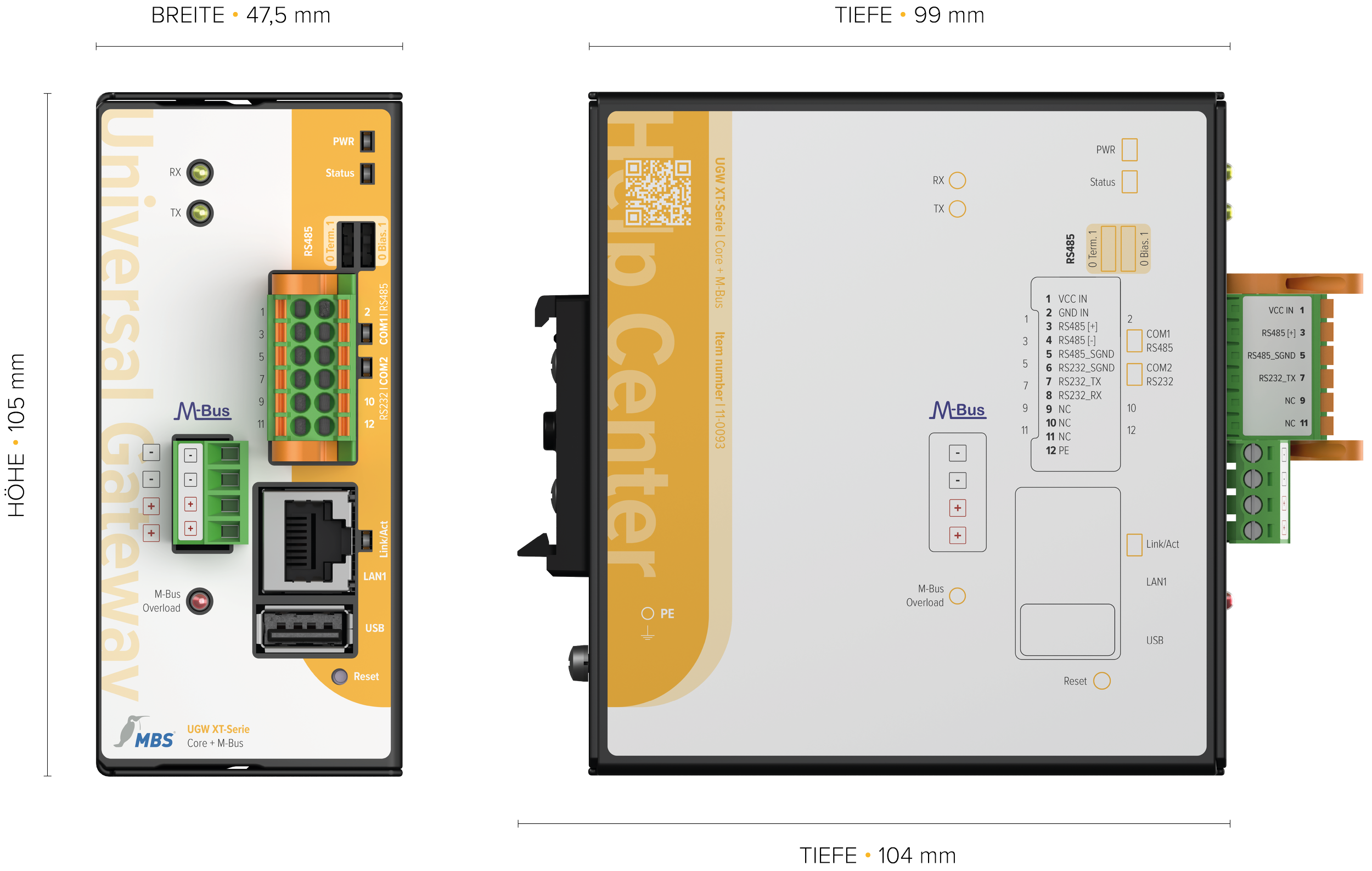

Maße: Höhe: 105 mm, Breite: 47,5 mm, Tiefe: 99 mm
(Tiefe: 104 mm inklusive DIN-Hutschienenhalter)
Umgebungstemperatur: 0 bis 45 °C
Umgebungsfeuchte: 20 bis 80 % relative Feuchte, nicht kondensierend
Schutzart: IP20
Montage: DIN-Hutschiene TS35 nach EN 60715
Häufige Fragen zum Universal Gateway Core + M-Bus der XT-Serie
-
Ja, wenn BACnet/IP für das Projekt konfiguriert wurde und die benötigten M-Bus-Werte den BACnet-Datenpunkten zugeordnet sind.
-
Wenn M-Bus-Zähler direkt physisch angebunden werden sollen. Das Core besitzt keine zusätzliche integrierte M-Bus-Schnittstelle.
